ส่วนประกอบของประตูอัตโนมัติและหลักการทำงาน


ส่วนประกอบที่สำคัญของประตูเลื่อนอัตโนมัติ

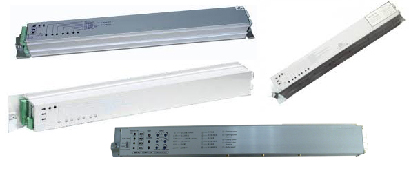

  1. กล่องควบคุม (controller)
  2. กล่องควบคุมเหมือนหัวใจของระบบทำงานโดยใช้ไมโครโปรเซสเซอร์ (Micro Processor) ที่เขียนโปรแกรมการทำงานไว้ข้างใน หลักการทำงานคือ กล่องควบคุมมีหน้าที่รับสัญญาณจากเซนเซอร์ตรวจจับคนกำลังเดินผ่านหน้าประตู แล้วส่งคำสั่งไปขับมอเตอร์ ให้มอเตอร์ทำงานหรือหยุดทำงาน รับสัญญาณสิ้นสุดการเคลื่อนที่, ควบคุมความเร็วและแรงบิดของมอเตอร์ที่ใช้ในการการปิดเปิด, ตั้งหน่วงเวลาปิดเปิด, รับสัญญาณเตือนเมื่อประตูกำลังจะหนีบวัตถุหรือคน ตลอดจนรับสัญญาณคลื่นวิทยุจากรีโมทระยะไกล


    controller

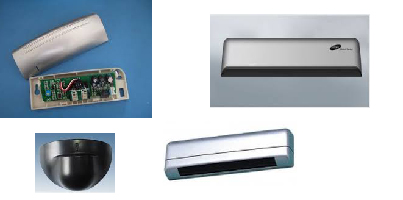

  3. ไมโครเวฟเซ็นเซอร์ (Microwave Sensor)
  4. เซ็นเซอร์ตรวจจับความเคลื่อนไหวหรือไมโครเวฟเซ็นเซอร์ทำงานโดยอาศัยคลื่นไมโครเวฟ (Microwave) ที่มองไม่เห็นด้วยตาเปล่าส่งคลื่นออกไปแล้วรับสัญญาณสะท้อนกลับของคลื่น เปรียบเสมือนตาของระบบที่คอยมองหาความเคลื่อนไหวของคนหรืออะไรก็ตามที่เข้ามาในระยะทำการ เมื่อตรวจพบความเคลื่อนไหว เซ็นเซอร์จะส่งสัญญาณบอกให้คอนโทรลเลอร์ สั่งการให้มอเตอร์เปิดประตู แต่ทั้งนี้ทั้งนั้น หากเราไม่ต้องการให้ประตูทำงานจากการตรวจจับความเคลื่อนไหว เราสามารถที่จะเปลี่ยนจากเซนเซอร์เป็นอย่างอื่น ขึ้นอยู่กับความต้องการได้ เช่น สวิตซ์อินฟราเรด สวิตซ์แบบสัมผัสแบบไร้สาย หรือแม้กระทั่งสวิตซ์ทั่วๆไป รวมไปถึงระบบตรวจสอบการผ่านเข้าออก เครื่องอ่านบัตร ปุ่มรหัส เครื่องแสกนลายนิ้วมือ ก็สามารถทำได้เช่นกัน

    sensors
    ไมโครเวฟเซ็นเซอร์

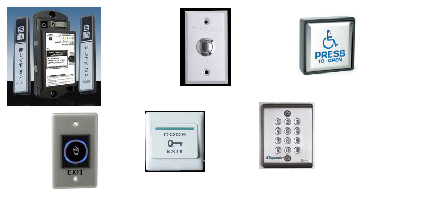

    switches
    สวิตซ์และอุปกรณ์ที่นำมาใช้แทนเซ็นเซอร์

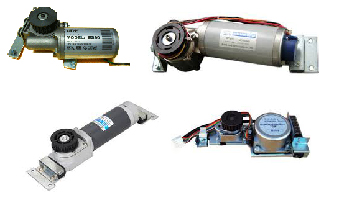

  5. มอเตอร์ (Motor)
  6. มอเตอร์ที่นำมาใช้กับประตูเลื่อนอัตโนมัติ ส่วนใหญ่จะเป็นมอเตอร์กระแสตรงหรือ DC Motor มีทั้งชนิดมีแปรงถ่านและชนิดไม่มีแปรงถ่าน ทั้งนี้เป็นเพราะ dc motor ให้แรงบิดสูงและควบคุมการทำงานง่ายกว่ามอเตอร์กระแสลับหรือ ac motor ซึ่งโดยปกติของมอเตอร์สำหรับประตูเลื่อนอัตโนมัติแล้วมีชุดมีเกียร์ติดมาด้วยเป็นมอเตอร์เกียร์เพื่อเพิ่มแรงบิดมากขึ้นอีก การทำงานของมอเตอร์ขึ้นอยู่กับคอนโทรลเลอร์ทั้งหมด การปรับมอเตอร์ให้ช้า เร็ว ซ้าย ขวา หยุดเร็วหรือหยุดช้า สามารถตั้งค่าได้ที่คอนโทรลเลอร์

    motors


  7. รางเลื่อนและระบบยึดบาน ( Sliding and Hanging Devices)
  8. รางเลื่อนและระบบยึดบานเปรียบเหมือนรถไฟกับรางรถไฟที่ต้องทำหน้าที่รองรับน้ำหนักและช่วยให้รถไฟวิ่งอย่างราบเรียบ หลักการสำคัญคือต้องแข็งแรง ทนทาน รับน้ำหนักบานประตูได้เต็มที่ นอกเหนือจากการเลือกใช้วัสดุอุปกรณ์ที่ดีแล้วการติดตั้งและการจัดระดับ alignment ก็มีความสำคัญไม่แพ้กัน
    และยังต้องคำนึงถึงความสวยงามและความกลมกลืนเข้ากันกับชุดบานประตูด้วย

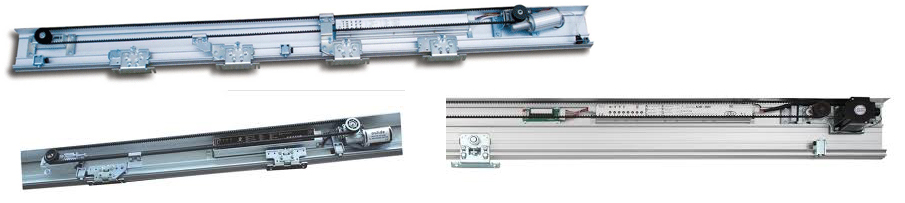

    sliding
    รางเลื่อน

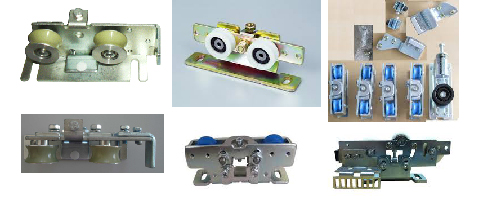

    hanging
    ล้อและระบบยึดบาน


  9. สายพานขับ (Belt)
  10. โดยส่วนใหญ่แล้่วสายพานขับจะเป็นสายพานชนิด ไทม์มิ่ง (Timing Belt) ข้อดีของสายพานชนิดนี้คือ ช่วยให้การเคลื่อนที่และการหยุดเป็นไปอย่างแม่นยำ ด้วยลักษณะท้องสายพานที่เป็นร่องเพื่อขบกับพูเล่ที่เป็นร่อง นอกจากนี้สายพานยังต้องมีความทนทาน เพราะทุกๆการเคลื่อนที่ไปมาเพื่อเปิดปิดประตูสายพานต้องทำงานอยู่ตลอด


    belt

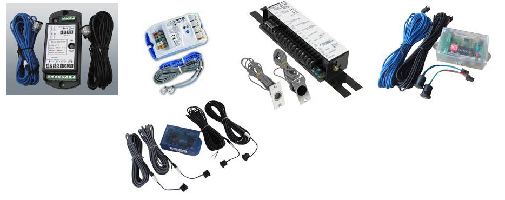

  11. เซ็นเซอร์อินฟราเรด (Infrared Sensor)
  12. เซ็นเซอร์อินฟราเรดบางครั้งก็เรียก เซ็นเซอร์ตาแมว เป็นอุปกรณ์สำคัญที่ขาดไม่ได้ มีไว้เพื่อความปลอดภัย ป้องกันอันตรายที่เกิดจากประตูเลื่อนชนหรือหนีบคน หลักการทำงานของเซนเซอร์ชนิดนี้คือ เซ็นเซอร์จะมีลำแสงอินฟราเรดที่มองไม่เห็นขวางอยู่ระหว่างบานประตูทั้งสองข้าง เมื่อมีคนหรือวัตถุขวางกั้นลำแสงอินฟราเรด เซ็นเซอร์จะส่งสัญญาณแจ้งไปยังกล่องควบคุมหรือคอนโทรลเลอร์ เพื่อสั่งงานให้มอเตอร์หยุดทำงานและเคลื่อนที่กลับ


    safetysensor
